TV-Kanaluntersuchung einfach erklärt: Ablauf und Nutzen der Kanalinspektion mit Kamera

Eine TV-Kanaluntersuchung ist eine Methode, um das Innere von Abwasserrohren sichtbar zu machen, ohne den Boden aufzugraben. Dabei schiebt man eine kleine Kamera direkt in das Rohr und überträgt die Bilder in Echtzeit auf einen Monitor. So lässt sich genau erkennen, was im Kanal tatsächlich passiert, von Ablagerungen über Wurzeln bis zu Rissen im Material.

Der Begriff TV-Kanalinspektion beschreibt im Grunde dasselbe Verfahren. Beide Bezeichnungen werden in der Baubranche und bei Rohrreinigungsbetrieben nebeneinander verwendet, gemeint ist immer die optische Prüfung eines Kanals mit einer speziellen Rohrkamera.

So funktioniert die Kanaluntersuchung mit Kamera

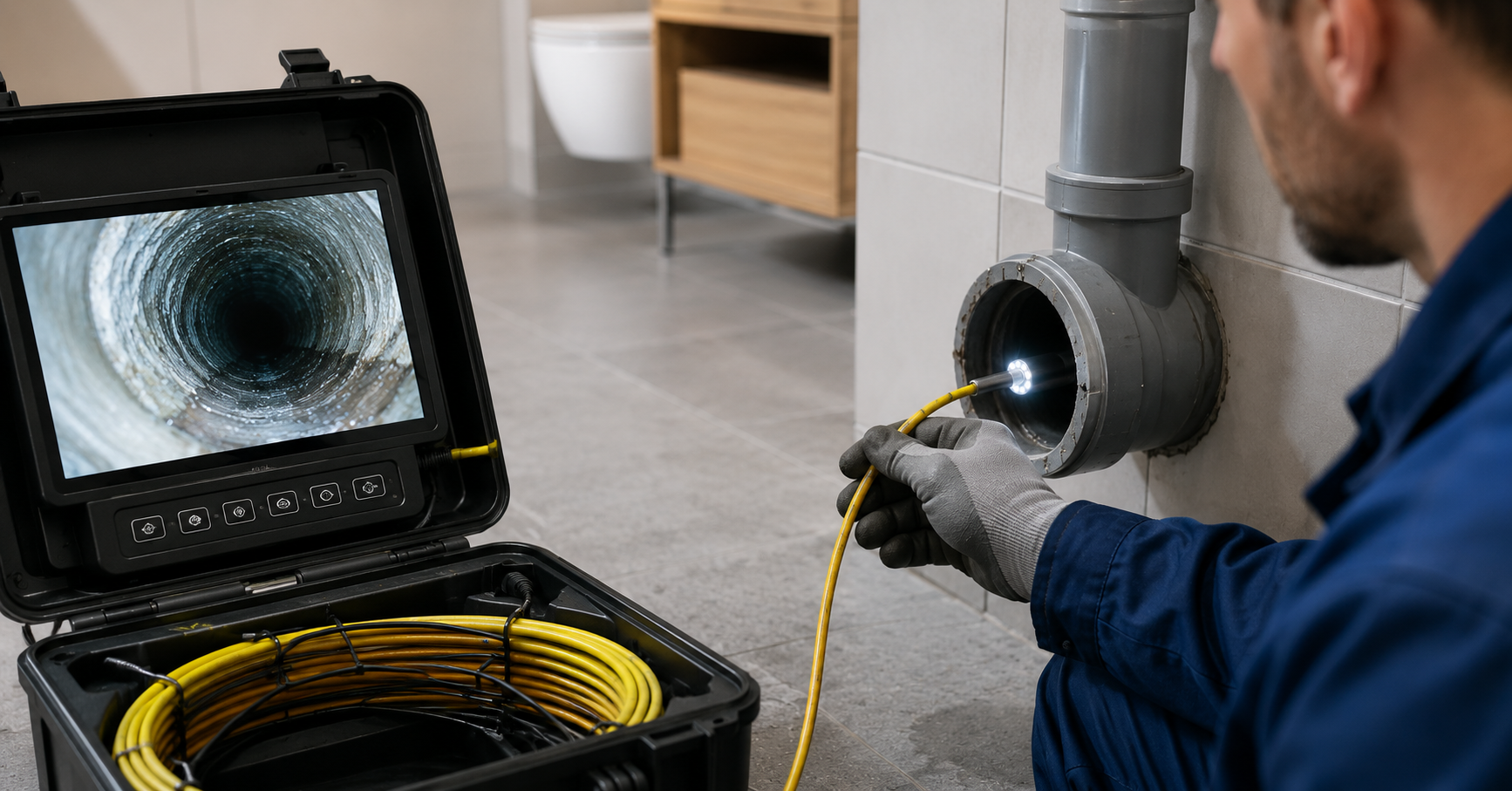

Die Kamera für die Kanaluntersuchung sitzt am Ende eines flexiblen, oft mehrere Dutzend Meter langen Schiebekabels. Über einen Zugang, etwa einen Schacht, einen Reinigungsstutzen oder eine offene Rohröffnung, wird die Kamera Stück für Stück in die Leitung eingeführt. Ein Techniker steuert sie von außen und dreht den Kamerakopf bei Bedarf, um auch Muffen, Abzweige oder Rohrwände seitlich einzusehen. Viele Kamerasysteme messen zusätzlich die zurückgelegte Strecke, sodass sich eine Schadstelle später auf den Meter genau im Plan wiederfinden lässt.

Das aufgenommene Videomaterial wird gleichzeitig gespeichert. Nach der Untersuchung bekommen Sie ein Protokoll mit Standbildern oder ein Video, auf dem die auffälligen Stellen markiert sind. Das ist besonders praktisch, wenn eine Sanierung geplant wird oder wenn Sie die Aufnahmen einer Behörde oder Versicherung vorlegen müssen.

Welche Bereiche lassen sich per TV-Kanalinspektion prüfen?

Geprüft werden können sowohl private Grundstücksleitungen als auch öffentliche Kanäle. Typisch sind Anschlussleitungen vom Haus zum öffentlichen Kanal, Regenwasserleitungen, Abwasserrohre im Garten und auch Fallrohre innerhalb von Gebäuden, sofern der Durchmesser und der Zugang das zulassen. Je nach Rohrdurchmesser kommen unterschiedlich große Kamerasysteme zum Einsatz, von kompakten Modellen für schmale Abflussrohre bis zu robusteren Systemen für große Sammelkanäle.

Wann eine Kanalinspektion mit Kamera sinnvoll ist

Typische Warnsignale im Alltag

Manche Anzeichen deuten schon länger vor einem größeren Schaden auf Probleme im Kanal hin. Dazu gehören:

• wiederkehrende Verstopfungen trotz Reinigung
• ein auffälliger Geruch aus dem Abfluss
• Feuchtigkeit oder Setzungen im Garten über der Leitung
• ein Wasserabfluss, der spürbar langsamer geworden ist.

In solchen Fällen zeigt die Kamera schnell, ob die Ursache eine einfache Ablagerung ist oder ob tatsächlich ein Rohrbruch, ein Wurzeleinwuchs oder ein Versatz an einer Muffe vorliegt.

Pflichttermine: Dichtheitsprüfung und Bauabnahme

Neben akuten Problemen gibt es auch planbare Anlässe für eine TV-Kanaluntersuchung. Vor dem Kauf eines Grundstücks oder Hauses zeigt sie den tatsächlichen Zustand der Leitungen, bevor ein Kaufvertrag unterschrieben wird. Nach Arbeiten im Garten oder nach einem Neubau dient sie als Nachweis, dass die neuen Rohre korrekt verlegt wurden. Und in vielen Kommunen ist eine Dichtheitsprüfung der privaten Abwasserleitung ohnehin vorgeschrieben, wofür die Kamerabefahrung die Grundlage liefert.

Der Ablauf einer TV-Kanalinspektion Schritt für Schritt

1 Vorbereitung und Zugang zum Kanal

Bevor die Kamera überhaupt in die Leitung geht, wird das Rohr in der Regel gereinigt. Grobe Ablagerungen, Fett oder Wurzelreste würden sonst die Sicht versperren und das Bild stören. Danach sucht der Techniker den passenden Einstiegspunkt, zum Beispiel einen Kontrollschacht oder eine Revisionsöffnung, damit die Kamera ohne Umwege in den zu prüfenden Abschnitt gelangt.

2 Die eigentliche Kamerafahrt

Nun schiebt der Techniker die Kamera langsam durch das Rohr und behält die Bilder auf dem Monitor im Blick. Bei auffälligen Stellen wird angehalten, der Kamerakopf gedreht und die Position genau notiert. Diese Fahrt dauert je nach Leitungslänge und Zustand des Rohrs zwischen wenigen Minuten und etwa einer Stunde.

3 Auswertung und Dokumentation

Nach der Fahrt werden die Aufnahmen ausgewertet und in einem Bericht zusammengefasst. Darin stehen Art und Position jeder gefundenen Auffälligkeit, ergänzt um Fotos und eine kurze Einschätzung, wie dringend eine Reparatur ist. Dieser Bericht bildet die Grundlage für alles, was danach kommt, sei es eine punktuelle Reparatur oder eine größere Sanierung.

Was die Kamera in der Leitung sichtbar macht

Die Bandbreite dessen, was eine Kanaluntersuchung mit Kamera zutage fördert, ist groß. Häufig zeigen sich Ablagerungen aus Fett und Kalk, die den Querschnitt der Leitung verengen. Ebenso oft sind es Wurzeln, die durch kleinste Risse oder undichte Muffen in das Rohr eingewachsen sind und sich dort ausbreiten.

Bei älteren Leitungen aus Ton oder unbewehrtem Beton finden sich mit der Zeit auch Risse, Brüche oder ganze Rohrabschnitte, die abgesackt sind und dadurch eine Senke bilden, in der sich Wasser staut. Nicht selten stößt die Kamera auch auf Muffenversätze, bei denen zwei Rohrstücke nicht mehr fluchten, oder auf hineinragende Anschlussstutzen, die den Wasserfluss stören. All das lässt sich am Bildschirm direkt zuordnen, sodass klar wird, welche Maßnahme sinnvoll ist und welche nicht.

Kosten einer TV-Kanaluntersuchung

Wovon der Preis abhängt

Die Kosten für eine TV-Kanalinspektion hängen unter anderem von der Länge der zu prüfenden Leitung, dem Rohrdurchmesser, der Zugänglichkeit und davon, ob im Vorfeld eine Reinigung notwendig ist, ab. Auch die Frage, ob Sie zusätzlich einen schriftlichen Plan mit Lageskizze für Behörden oder Versicherung benötigen, wirkt sich auf den Preis aus. Bei einer kurzen Hausanschlussleitung liegt der Aufwand naturgemäß niedriger als bei einer längeren Strecke über das gesamte Grundstück.

Warum sich die Untersuchung finanziell auszahlt

Im Vergleich zu einer ungezielten Grabung ist die Kamerabefahrung günstig. Statt den Garten oder die Einfahrt an mehreren Stellen zu öffnen, wird nur an der Stelle gegraben, an der die Kamera einen konkreten Schaden gefunden hat. Das spart Kosten für Erdarbeiten, Pflaster oder Grünflächen, die sonst wiederhergestellt werden müssten, und verkürzt gleichzeitig die Zeit, in der die Leitung nicht nutzbar ist.

Nach der Kanaluntersuchung: kleine Reparatur oder große Sanierung

Fällt der Befund gering aus, reicht oft eine gezielte Reinigung oder eine punktuelle Reparatur an einer einzelnen Stelle aus. Bei stärkeren Schäden, etwa mehreren Rissen entlang eines Abschnitts oder einem eingewachsenen Wurzelbereich, kommt eine Sanierung im Ganzen infrage, zum Beispiel mit einem Inliner, der von innen in das bestehende Rohr eingezogen wird und Aufgrabungen überflüssig macht. Welcher Weg der richtige ist, ergibt sich direkt aus den Bildern der Kamerafahrt und lässt sich mit Ihnen gemeinsam besprechen, bevor irgendetwas in Auftrag gegeben wird.

TV-Kanaluntersuchung bei CHRIST Kanaltechnik

Seit 1992 kümmert sich CHRIST Kanaltechnik und WC-Service in Sinzheim um Rohr- und Kanalleitungen im Raum Baden-Baden, Rastatt und Bühl. Unsere Kanaluntersuchung mit Kamera zeigt Ihnen genau, in welchem Zustand Ihre Leitung tatsächlich ist, samt Planerstellung für Behörden, Versicherungen oder den nächsten Sanierungsschritt. Neben der TV-Kanalinspektion übernehmen wir auch Rohrreinigung, Dichtheitsprüfung nach EN 1610 und, falls nötig, die anschließende Kanalsanierung, alles aus einer Hand.

Wenn Sie eine wiederkehrende Verstopfung, einen ungeklärten Geruch aus dem Abfluss oder einfach Klarheit über den Zustand Ihrer Leitung wünschen, rufen Sie uns unter gerne an oder schreiben Sie eine Nachricht.
